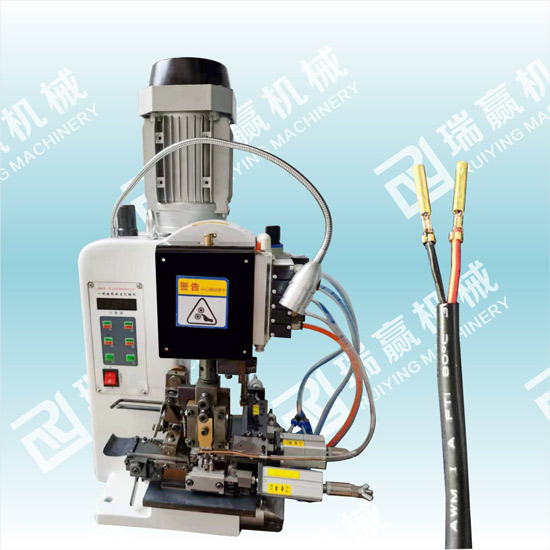

RY-2000 雙線剝皮打端子機
一、產品說明（product presentation）
1、雙線剝打端子機采用先進的變頻技術，對變速成馬達進行精密控制，配有高精度控制模塊與傳動機構，使剝皮打端一次性完成;具有低噪音，低耗電，高速度的特點;針對多芯電源線有著顯著的效果。
2、剝線動作由氣缸傳動，動作速度快，定位準確;剝線后的廢料采用真空吸料方式，干凈，方便，簡單;壓力機由渦輪減速傳動，壓力高度精準;針對生熟手操作，本機可通過操作面板來改變整體速度，從而適應操作者的熟練程度。
3、氣動部份全部采用smc品牌元件，耐用準確，適應于各種直式料帶端子，端子與剝線位置壓接實現統一。
電 源 Power Supply 單相200V～240V 45/60Hz
空 氣 源 Air Source 0.5～0.6mpa（請使用干燥清凈的空氣）
加工線材 Processing wire
適用線徑Applicable wire Diameter AWG16#～AWG24#（根據線材而不同）
適用線材 Applicable wire AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV特氟龍、纖維線等
加工尺寸 Processing size
剝線長度 Stripping length 1.0mm～8.0mm
切線誤差 Tangent error 0.05mm～0.1mm
位置誤差 Position error 0.05mm～0.1mm
壓 著 力 Focus on pressure
壓著端子 Crimping 開放式連續直式端子
壓著能力 Crimping capacity 2T
行 程 Travel 35mm
機 體mechanical whole
本體尺寸 Body size L450*W500*H1000mm
總 量 Total weight 100KG
1、雙線剝打端子機采用先進的變頻技術，對變速成馬達進行精密控制，配有高精度控制模塊與傳動機構，使剝皮打端一次性完成;具有低噪音，低耗電，高速度的特點;針對多芯電源線有著顯著的效果。
2、剝線動作由氣缸傳動，動作速度快，定位準確;剝線后的廢料采用真空吸料方式，干凈，方便，簡單;壓力機由渦輪減速傳動，壓力高度精準;針對生熟手操作，本機可通過操作面板來改變整體速度，從而適應操作者的熟練程度。
3、氣動部份全部采用smc品牌元件，耐用準確，適應于各種直式料帶端子，端子與剝線位置壓接實現統一。
二、技術參數(Technical Parameters)
供 給 Supply電 源 Power Supply 單相200V～240V 45/60Hz
空 氣 源 Air Source 0.5～0.6mpa（請使用干燥清凈的空氣）
加工線材 Processing wire
適用線徑Applicable wire Diameter AWG16#～AWG24#（根據線材而不同）
適用線材 Applicable wire AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV特氟龍、纖維線等
加工尺寸 Processing size
剝線長度 Stripping length 1.0mm～8.0mm
切線誤差 Tangent error 0.05mm～0.1mm
位置誤差 Position error 0.05mm～0.1mm
壓 著 力 Focus on pressure
壓著端子 Crimping 開放式連續直式端子
壓著能力 Crimping capacity 2T
行 程 Travel 35mm
機 體mechanical whole
本體尺寸 Body size L450*W500*H1000mm
總 量 Total weight 100KG
